双通道信号分析仪 SA-78

品牌:日本理音RION

仪器简介

双通道信号分析仪 SA-78

仪器详情

双通道信号分析仪 SA-78

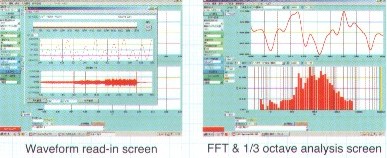

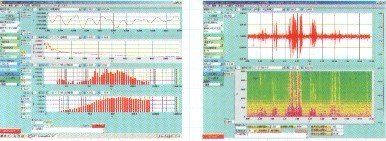

双通道信号分析仪 SA-78日本理音 (RION)公司生产的该仪器为双通道、电池供电、重量仅840克的小型数据采集器、手持信号分析仪。它能对振动和声音信号进行FFT频谱分析、倍频程分析、时域分析、相位分析、功率谱、互功率谱、传递函数、相干分析等。测量数据能保存在大容量存储卡上,并传送到计算机,该仪器配有功能强大的分析软件。
特点:
226;  能直接连接麦克风或加速度探头
226;  双通道输入允许现场进行传递函数和其它相关功能的测量
226;  FFT 处理和 1/1 , 1/3 倍频程分析。
226频率上限扩大到 80KHz ,也允许作超声波分析。
226测量结果数据和时间波形能保存到存储卡。
226;  USB 接口使与个人便携式计算机连接。
226;  能用可选的打印机在现场打印出测量结果数据
226;  输出终端允许连接到数据记录器或相似设备。
226;  结构紧凑重量轻。符合人性设计以便在任何地方容易地使用。
226;  使用干电池组可连续工作达 15 小时或者通过 AC 适配器供电工作。

<<技术性能指标>>

输入部分

通道数 2 个
输入插座 2 个 BNC 备有输入转换器
传感器驱动电源( CCLD ):2 mA , 18 V ( 4 mA 传感器也可以连接上)
频率范围 DC ~ 80 kHz
电平范围 -40 ~ +20 dB( 步长为 10 dB ) 0 dB/1Vrms
输入滤波器 高通输入滤波器: 20 Hz , 100 Hz ( -1 dB 点)
高通输入滤波器: 1 kHz , 20 kHz ( -1 dB 点)
3 阶 Bufferwrth 滤波器(可切换的),斜率为 -18 dB/oct.
动态范围 全量程为 85 dB (对于 50 kHz 量程和 80 kHz 量程为 60dB)

分析器部分

频率范围 100,200,500,1k,2k,5k,10k,20k,50k,80kHz
基准通道 可任选 A 、 B 通道
分析功能 时间波形、功率谱、互功率谱、转换函数、相位、相干

FFT 图形放大设定:

1 ( 256 点 FFT , 101 线性分辨率
2 ( 512 点 FFT , 201 线性分辨率
4 ( 1024 点 FFT , 401 线性分辨率
8 ( 2048 点 FFT , 801 线性分辨率
16 ( 4096 点 FFT , 1601 线性分辨率

倍频程合成类型: 1/1 倍频程, 1/3 倍频程
目标:功率谱、互功率谱和传递函数
全值: 标准全值和频率加权全值同时计算(如规定了频率加权,部分全值要计算)

显示器部分

显示器类型: 192128 点阵式液晶器( 77.5 ′ 54 mm )带有背光
图象数目 :1 个或 2 个
图象类型:

时间波形、功率谱、互功率谱、互功率谱 (相位)、传递函数(幅度)、传递函数(相位)和相干

频率线数目: 101+ 全值 + 频率加权全值
时间波形显示点数目: 128
显示单位 :

X 轴: Hz , ms
Y 轴: V , EU , dB , dB EU , DEG(degree)

校准功能

校准值设定:

当 Y 轴显示呈线性时,规定电压值( V )对应 1 个 EU (等效单位)。当 Y 轴显示为 dB 时,规定电压强度( dB )对应 0 个( dBEU )。当检测反映校准输入的全值时能作此设定。

时钟功能: 日期和时间显示
触发器部分: 自由运行,重复式,单个

存储器部分

人工保存:

保存的数据:当按下保存( STORE )键时,贮存在显示器所显示数据,设定参数,日期和时间信息。保存介质:存储卡( CompactFlash? )数据总数:大约 1000 个(图形放大率 ′ 1 ,用所提供的 16 MB 存储卡)

设定参数存储器: 数据数目8

输入 / 输出部分 AC 输出,外部触发输入,打印机接口, USB 接口

其它技术指标

工作环境条件:

0 ~ +40 ° C ,相对湿度20 ~ 90% (无冷凝现象)电源要求: 使用 4 个 IEC R14 ( C 尺寸)电池或者通过 AC 转接器供电工

电池使用寿命:

使用碱性电池组( LR14 )大约可连续工作达 15 小时,使用锰电池组( R14PU )大约连续工作 5 小时。(在 20 ℃条件下,传感器电源和液晶显示器背光关掉)

尺寸: 156 ( W ) ′ 174 ( H ) 45.7 ( D ) mm (没有凸出部件)
重量: 840 g (包括锰电池组 R14PU )

所提供的附件

IEC R14 ( C 尺寸)电池                4 个
双通道输入转换适配器( 7-pin to BNC ′ 2 )      1 个
16 MB 存储卡                      1 个
AC 适配器                       1 个
英文说明书                       1 本
中文说明书                       1 本

选购件

多种振动传感器(根据用途另选)
噪声传感器(根据用途另选)
超长时间记录
英文版软件
